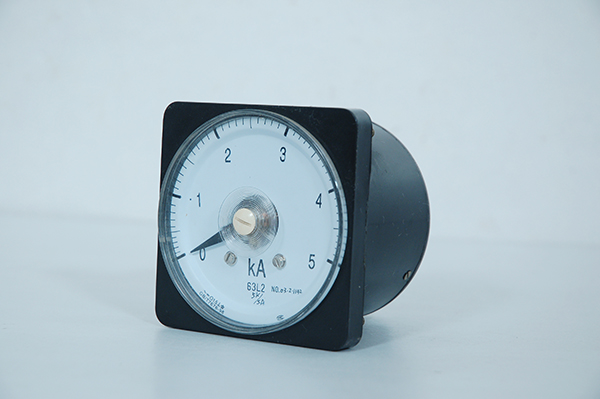

63L2指針電流表

 　　63L2指針電流表系列是直接模擬顯示電測量指示儀表，測量直流電流、電壓，交流電流、電壓，頻率，功率因數，相序，功率，同步指示及其它的非電量測量。大量應用于海事船舶，軌道交通，化工防爆，低壓成套裝備，建筑設備，發電機組，機械設備等行業的各種交、直流輸配電系統、電力控制屏及用其它電設備上。作用于電測量和非電量測量，是適用于環境條件一般要求較為通用的中高檔儀表。

　　標準及認證方面：

　　63L2指針電流表是按照GB/T7676-1998,數顯儀表是按照GB/T22264-2008標準生產，其安全性能按照GB4793和IEC61010標準生產。標度盤的刻度線與指針設計符合德國DIN43790和DIN43802標準。儀表的外形和開孔尺寸按照GB/T1242和IEC61554標準生產。

　　板表外殼方面：

　　CT系列底座由阻燃TBT塑料制成，維卡溫度130℃。外殼由阻燃ABS塑料制成，維卡溫度85℃。

　　溫度引起的改變量方面：

　　參比溫度為23℃±2℃。13℃~23℃以及23℃~33℃溫度范圍內，溫度影響允許改變量不大于等級指數的±100%.

　　安裝位置及安裝方式方面：

　　除非另有規定，通常63L2指針電流表是在垂直位置安裝。其它安裝位置如：水平安裝、傾斜安裝可根據客戶要求制作。相應的準確度等級僅對規定的安裝位置有效。儀表分直角90°和廣角250°，兩種指示角度。

　　抗振動和沖擊的影響方面：

　　抗振動：符合IEC60068-2-6標準； 掃頻范圍：10-55-10Hz;  位移振幅：±0.15mm, ±0.3mm.

　　掃頻循環次數：5次； 掃頻速率：10ct/min;  加速度：147m/s2（15g）， 490m/s2（50g）。

　　加速度有效值：6.06g; 振動時間：15min.    抗機械沖擊，符合IEC60068-2-27標準。

　　過載電流表方面：

　　過載倍數常規為1倍和2倍過載倍數，可由用戶要求定制為1倍、2倍、 3倍等。其作用為指示瞬時過載電流的大概值，如電動機啟動時的啟動電流等。

　　外附電流分流器方面：

　　63L2指針電流表外附分流器電壓降規格有150mV、100mV、75mV、60mV和50mV等可由用戶要求定制。儀表與分流器連接的導線電阻要求在15?25mΩ之內，以確保儀表準確度。

　　表面標度盤方面：

　　表面標度盤：采用鋁合金材料，白色漆底，黑色油墨印刷或激光打印印刷。可根據客戶來樣定制標度盤（可定制多種顏色套印）。夜光表標度盤采用PC板。

　　零位調節器方面：

　　除無機械零位讀數儀表，其余所有儀表均有前置零位調節器，用于調整儀表機械零位。
