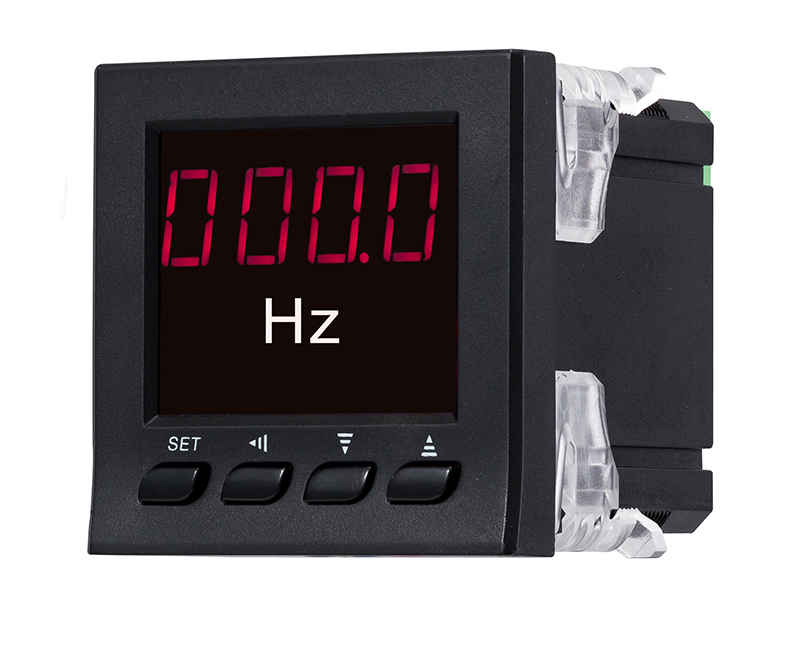

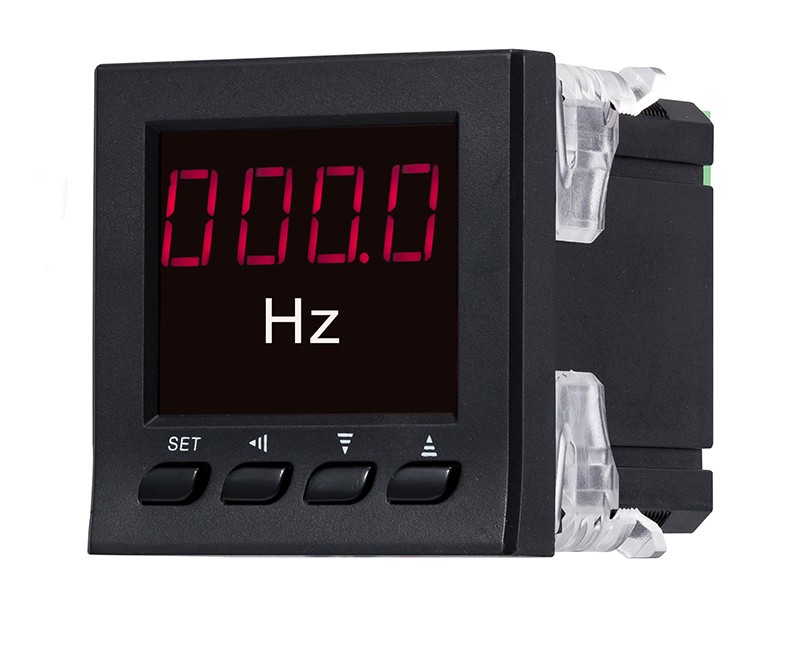

數顯頻率表

數顯功率因數（相位）表

1、測量并以直讀方式顯示出用電線路中的單、三相功率因數值。功率因數表可查看相位和頻率，相位表可查看功率因數和頻率。并可根據用戶需要提供越限報警輸出、變送輸出和通訊輸出功能，儀表面板上設有可編程鍵盤，可對儀表的上下線報警值、報警回差、儀表通訊地址、通訊波特率、變送輸出規格、對應的變送輸出范圍等參數進行編程設置。

儀表面板上設有可編程鍵盤，可對儀表的互感器倍率、上下限報警值、報警回差、儀表通訊地址、通訊波特率、變送輸出規格、對應的變送輸出范圍等參數進行編程。

2、額定輸入電壓：AC100V、220V、380V（互感器倍率自由設定）

   額定輸入電流：AC  1A、5A（互感器倍率自由設定）

3、測量顯示范圍：0.001L～0.500L～1～0.500C～0.001C

   相位測量范圍：0°～359.9°

   頻率測量范圍：45.00HZ～65.00HZ

4、測量準確度：功率因數± 0.01

               相位±1°

               頻率±HZ

5、分辨力：功率因數0.001、相位±°頻率±0.1HZ

6、采樣速率：約2.5次/S

7、附加功能：

報警輸出：繼電器觸點容量為AC250V/1A

通訊接口：RS485串行通訊，MODBUS-RTU通訊規約

變送輸出：可任意設置為DC0～10mA、0～20mA、4～20mA，其輸出端口與信號輸入及輔助電源端口之間電氣隔離   輸出負載電阻：≤400Ω

   開關量輸入：兩路無源點輸入（也可定制四路）

8、  輔助電源：AC/DC85～264V
